ILZOclip

Ein Clip für 4 Modulecken

Montage in weniger als 0,18 Mannstunden/kWp
Ultra leicht mit nur 100g inkl. Schrauben
Hochwertiges Aluminium & Edelstahlschrauben
Inkl. Montagematerial

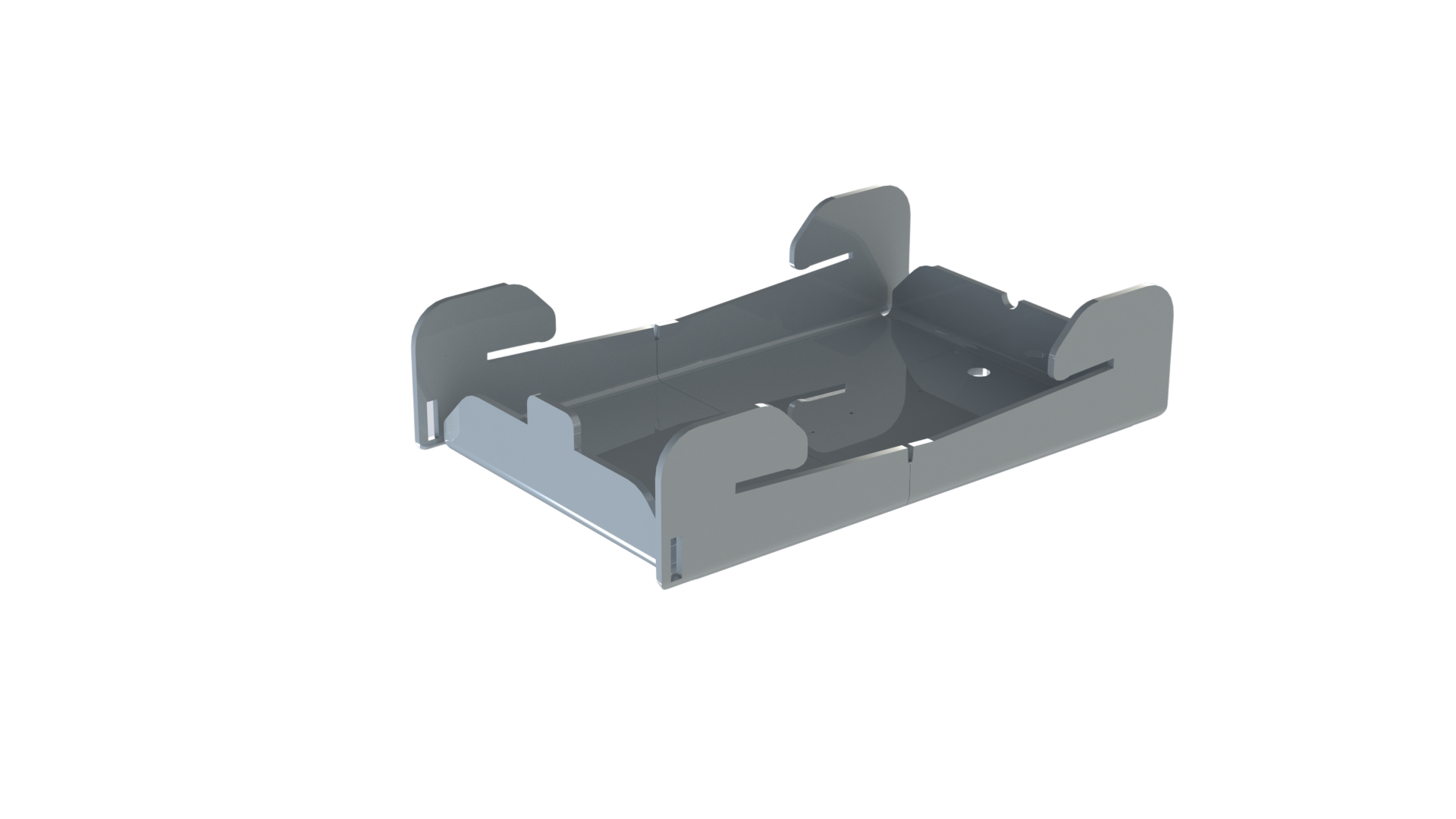

ILZO CLIP

Ein revolutionäres, aerodynamisches Montagesystem, das den Einsatz auf geneigten Industriedächern aus Folie, Bitumen oder Blech ohne Dachdurchdringung ermöglicht.

Dachdurchdringungsfrei
Geringste Windsoglasten durch aerodynamisches System
Optimale Flächennutzung
Nachträglicher Ausbau oder Tausch von Modulen jederzeit möglich
Ungehinderte Materialausdehnung
Statisch geprüft

Preis anfragen Technische Daten

Produktdetails

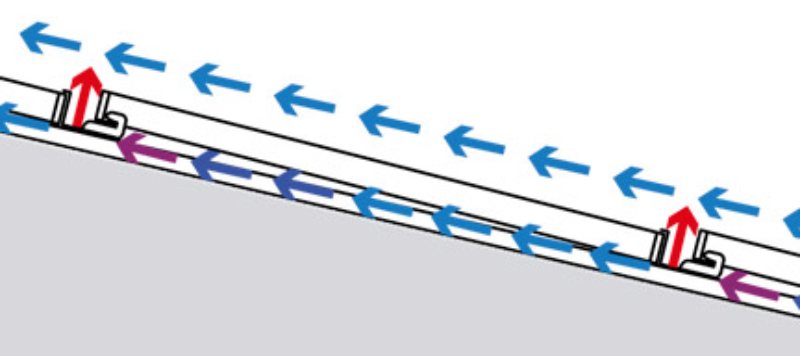

Optimale Hinterlüftung
für maximale Effizienz

Der ILZO CLIP ist mit großzügigen Hinterlüftungsschlitzen ausgestattet, die eine verbesserte Luftzirkulation hinter den Modulen ermöglichen. Diese Kühlung senkt die Temperatur der PV-Module, was den Energieertrag steigert. Besonders bei niedrigen Temperaturen im Winter oder an heißen Sommertagen trägt die Hinterlüftung zu einer verbesserten Leistung bei. Zudem sorgt die aerodynamische Konstruktion für eine erhöhte Windresistenz und somit für eine noch effizientere Anlage.

Durchdringungsfreie
Dachbefestigung

Der ILZO CLIP ist speziell für die dachparallele Montage auf Folien- und Bitumendächern entwickelt. Er ermöglicht eine vollständig durchdringungsfreie Befestigung, wodurch Dachundichtigkeiten und Gewährleistungsrisiken minimiert werden. Um die Anlage ohne Dachdurchdringung zu sichern, werden die speziellen ilzo Ballaststeine verwendet. Damit ist eine nachhaltige, sichere und leistungsstarke PV-Installation garantiert.

Unser Ilzo Service für Sie

Individuelle Beratung

Unser kompetentes Team steht Ihnen jederzeit mit Fachwissen zur Seite. Wir klären alle Details mit Ihnen und beantworten Ihre Fragen, damit Ihr Projekt reibungslos und erfolgreich umgesetzt werden kann.

Wind- und Schneelastberechnung

Da das Klima in jeder Region unterschiedlich ist, berechnen wir die Wind- und Schneelasten speziell für Ihr Projekt. Außerdem wurden alle unsere Systeme im Windkanal getestet, um ihre Stabilität unter verschiedenen Bedingungen zu gewährleisten.

Genaue Bedarfsanalyse

Wir planen das gesamte System genau nach Ihren Bedürfnissen, beraten Sie zu effizienten Lösungen und ermitteln die richtige Menge an Komponenten. So vermeiden Sie Überbestellungen und sorgen für einen reibungslosen Ablauf.

Kunden, die uns vertrauen

Jürgen Hillmann

Solarberater,
Energiemeile

„Meine erste Anlage habe ich 2010 mit Ilzhöfer gebaut, weil ich damals nichts gefunden habe, das leichter auf dem Dach war. Damals noch mit Nieten für die Rückwand und Klemmen – und trotzdem überzeugt. Seither hat sich das System noch weiter verbessert: keine Klemmen mehr auf dem Dach, schwimmende Befestigung und eine unglaublich einfache Montage.“

Christian Nehr

Inhaber,
WAC

„Die Montagesysteme WAVE & HOOK haben uns durch ihre einfache Handhabung und schnelle Montage überzeugt. Für unsere individuellen Anforderungen wurden unkompliziert maßgeschneiderte Lösungen gefunden – und das in kürzester Zeit. Die schnelle und zuverlässige Abwicklung spezifischer Anfragen war besonders hervorzuheben. Klare Empfehlung!“

Kai Dörnbach

Inhaber,
Dörnbach Energie

„Seit vielen Jahren setzen wir auf ILZO. Der zuverlässige Service und die partnerschaftliche Zusammenarbeit machen den Unterschied. Besonders das PV-Montagesystem WAVE ist für uns ein echter Gamechanger: hochwertige Qualität, blitzschnelle Montage – maximale Effizienz auf jeder Baustelle.“

Schnelle und Flexible Montage

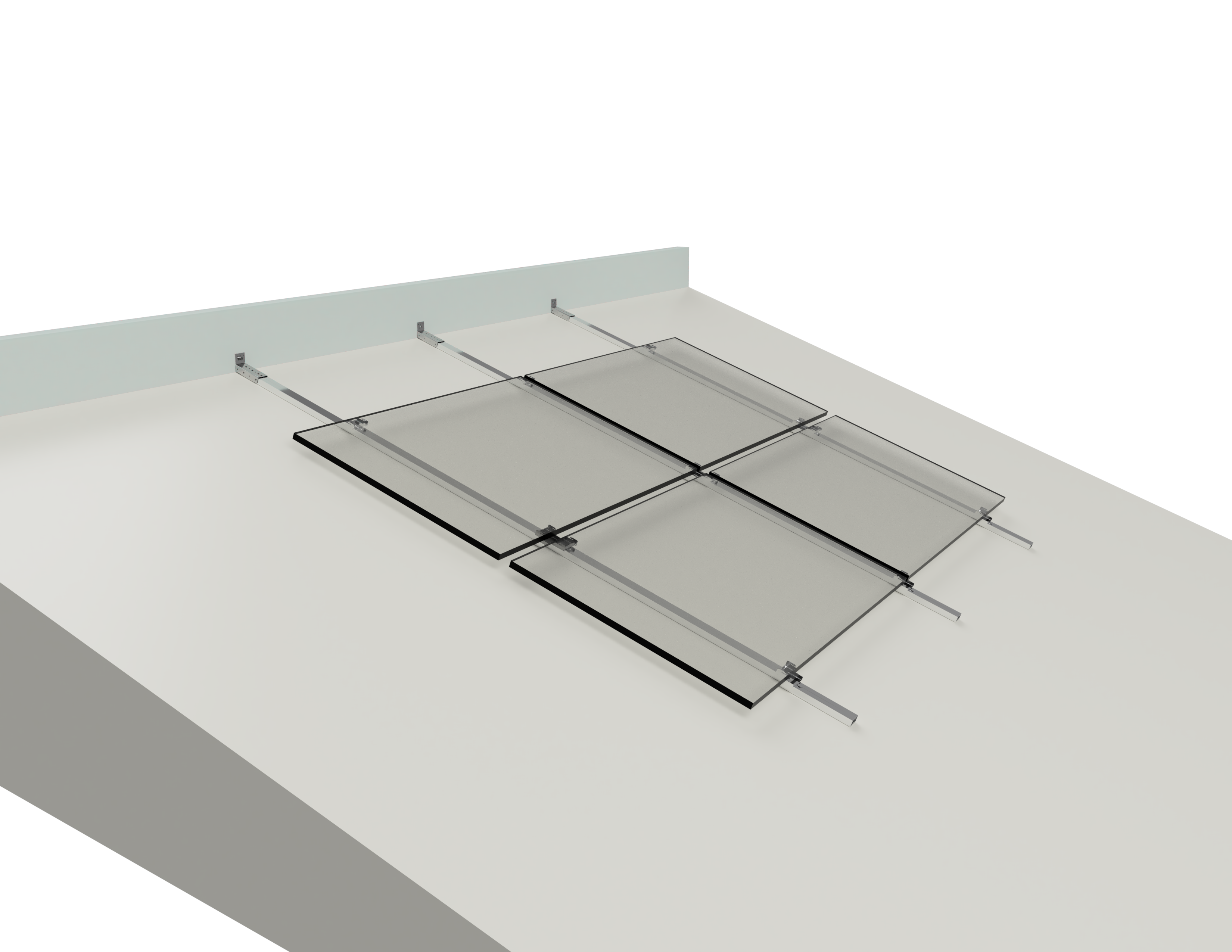

Schritt 1

Die erste Reihe im Firstbereich wird mit einer Schnur ausgerichtet. Der halbierte ILZO CLIP wird an der Systemschiene befestigt und verschraubt. Die Module hängen wie ein Bilderrahmen an den ILZO CLIP, was eine schnelle, präzise Ausrichtung ermöglicht.

Schritt 2

Für die nächsten Reihen dienen die bereits montierten Module als Referenz. Die neuen ILZO CLIPs werden an der vorherigen Reihe ausgerichtet. Das Querspiel in den Modulhaken sorgt für eine einfache, spannungsfreie Montage, auch auf unebenen Dächern.

Schritt 3

Nach der Montage können jederzeit weitere Module ergänzt oder angepasst werden. Das System bietet hohe Flexibilität und Planungssicherheit, auch bei Änderungen, und ermöglicht große Flächen ohne Wartungsgänge – selbst bei Temperaturänderungen.

Sie haben Interesse?

Nutzen Sie den Vorteil, den Ihnen unser umfassender Planungsservice bietet. Durch unsere präzisen Berechnungen und maßgeschneiderte Unterstützung können Sie sicher sein, dass Ihre Projekte effizient und erfolgreich abgeschlossen werden. Vertrauen Sie auf ilzo und genießen Sie die Vorteile einer professionellen Planung, die Ihre Arbeit erleichtert und Ihre Projekte zum Erfolg führt.

pv@ilzo.com

(09524) 30 37-16

Technische
Daten

ILZO CLIP wurde speziell für Schrägdächer mit einer Dachneigung von bis zu 30 Grad und Eindeckungen wie Folie, Bitumen, Kies oder Blech entwickelt.

ilzo CLIP Datenblatt

Befestigungspunkte	An der langen Modulseite im Bereich der Modulecken
Befestigungsart	Klemmenlose Montage
Modulanordnung	Horizontal
Abstände	Horizontalfuge ca. 5 cm, Vertikalfuge 1 cm
Dachabdichtung	Im Standardfall keine Dachdurchdringung erforderlich
Bautenschutz	PE Vorlegeband & EPDM-Fuß
Wartung	wartungsfrei

* weitere technische Daten finden Sie im Datenblatt zum Download

Made in Germany.
Made in Sand am Main.

Bei ilzo setzen wir auf eine umfassende eigene Produktion, um stets höchste Qualität zu garantieren und flexibel auf individuelle Wünsche reagieren zu können.

Qualitätsversprechen

EN ISO 3834-3
Standard-Qualitätsanforderungen für das Schmelzschweißen von metallischen Werkstoffen
DIN EN 9001-2015
Qualitätsmanagement
DIN EN 1090-2:2018
Tragende Bauteile und Bausätze
für Stahltragwerke bis EXC2
DIN EN 14001-2015
Umweltmanagement

Qualitätsversprechen

Downloads

FAQ – Häufig gestellte Fragen

Wie schnell lässt sich das System montieren?

Das System ermöglicht eine extrem schnelle Montage, da immer nur ein Bauteil für vier Module benötigt und die Module einfach eingehängt werden. Die Montage ist dadurch in weniger als 0,18 Mannstunden/kWp möglich.

Kann das System ILZO CLIP nachträglich erweitert werden?

Ja, das modulare Design erlaubt eine flexible Nachrüstung oder Anpassung auch während der Montage.

Ist das System auch für unebene Dächer geeignet?

Ja, das definierte Querspiel in den Modulhaken sorgt für eine einfache, spannungsfreie Montage auf unebenen Dächern.

Wie wirkt das Montagesystem ILZO CLIP bei Temperaturänderungen?

Temperaturbedingte Längenausdehnungen können im Modulfeld flexibel ausgeglichen werden, ohne dass es zu Spannungen kommt. Das sorgt für langfristigen und maximalen Output.
